[TUTORIAL] Menggunakan Fritzing untuk membuat Rangkaian Elektronika (+ Video Tutorial)

Assalamu‘alaikum wr. wb.

Hello guys! Kali ini kita akan membuat dan menjelaskan tentang Cara menggunakan Frtizing untuk membuat Rangkaian Elektronika seperti Arduino Uno, ESP32/ESP8266, dll.

Sumber Artikel Tutorial : Instructables.com dan Mr-Leong.com

TUTORIAL

A. Download Fritzing

Pertama, marilah kita melakukan Download terlebih dahulu Software Fritzing. Jika kita mengunjungi Website Resmi Fritzing, kita harus membayar terlebih dahulu untuk melakukan Download. Adapun biaya yang harus dibayar adalah sebesar EUR€ 8 (Rp. 132.000) untuk membeli Software Fritzing.

Untuk mengunduh (Download) Fritzing versi Gratis, silakan klik di sini (Melalui Google Drive). Kemudian, klik kanan dan klik "Download".

Jika sudah, maka kita kunjungi Folder Download yang telah diunduh ke Komputer kita. Ekstrak terlebih dahulu Folder-nya, kemudian buka Software Fritzing.

Setelah itu akan seperti ini :

Jika Tampilan awalnya seperti ini, maka tunggulah sampai beberapa saat.

Dan jika muncul seperti ini, klik Tombol "Clean Files".

B. Menggunakan Fritzing

Dan akan seperti ini Tampilan Awal dari Software Fritzing. Untuk membuat Skema atau desain, pilih "File --> New" atau menekan Ctrl + N pada Keyboard.

Kemudian, akan muncul Sketsa baru seperti Papan Breadboard. Kita bisa melakukan Pembesaran menggunakan Mouse.

Untuk mencari Arduino Uno, klik pada Tombol "Search" atau Tombol yang ada Logo Arduino.

Selanjutnya, Tambahkan Komponen LED. Sama seperti langkah sebelumnya, di jendela Parts ketik LED dan scroll ke bawah cari Komponen LED. Kemudian, Klik dan Drag & Drop.

Lalu, Tambahkan 1 LED lagi dan ubah warnanya menjadi Kuning. Untuk mengubah Warna, pada Jendela "Inspector" dari Komponen LED, pilih bagian "Properties Color", drop down dan pilih Yellow (595nm).

Setelah itu, tambahkan Resistor dengan mengetik pada Kolom Search. Kemudian, Klik dan Drag & Drop ke Breadboard.

Untuk mengubah posisi resistor menjadi vertikal, klik kanan pada Resistor kemudian pilih "Rotate --> Rotate 90℃ Clockwise".

Tambahkan 1 Komponen Resistor lagi seperti gambar berikut. Dan lakukan sama seperti Gambar di atas.

Kemudian, lakukan Wiring dengan menghubungkan salah satu titik di Kutub Negatif pada Breadboard ke GND pada Arduino Uno.

Untuk mengubah Warna Kabel Jumper menjadi Hitam, klik kanan pada Jumper, pilih Wire "Color --> Black".

Begitupun seterusnya, sampai seperti Gambar di bawah ini untuk melakukan Pewarnaan Kabel Jumper.

Terakhir, jika sudah selesai membuat Desain di Fritzing, Simpan File tersebut dengan cara mengeklik " File --> Save As.." atau juga bisa menekan Ctrl + Shift + S pada Keyboard.

Kemudian, pilih Direktori Folder di Komputer Anda untuk menyimpan, beri nama File dan klik Tombol "Save".

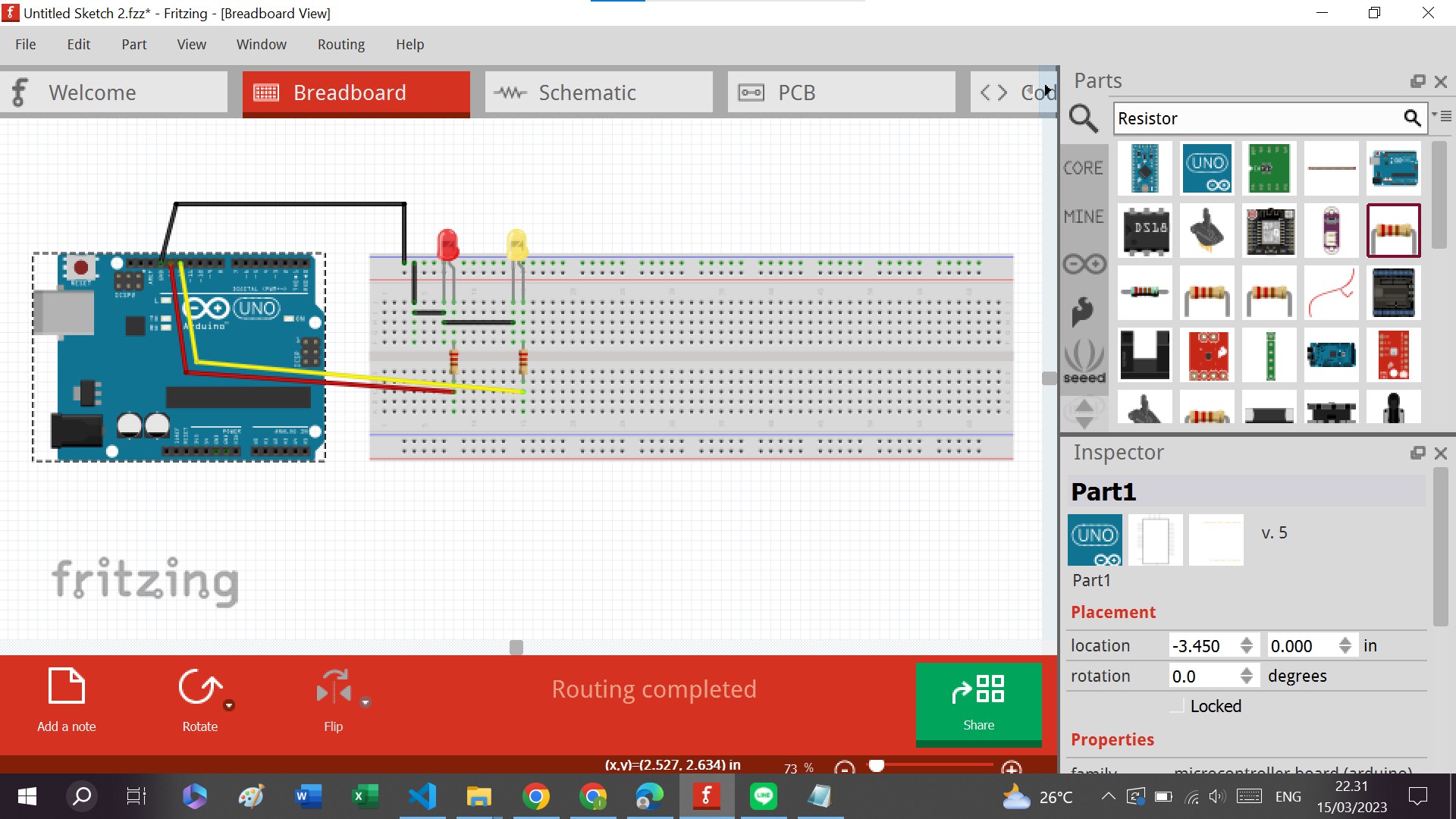

Dan inilah Desain Akhir dari Fritzing yang telah kita buat tadi.

VIDEO

Untuk melihat ide-ide lainnya terkait dengan membuat Rangkaian Elektronika di Fritzing, silakan lihat Video-video YouTube di bawah ini.

Itulah Tutorial menggunakan Fritzing untuk membuat Rangkaian Elektronika. Mohon maaf apabila ada kesalahan sedikitpun.

Terima Kasih 😄😘👌👍 :)

Wassalamu‘alaikum wr. wb.
